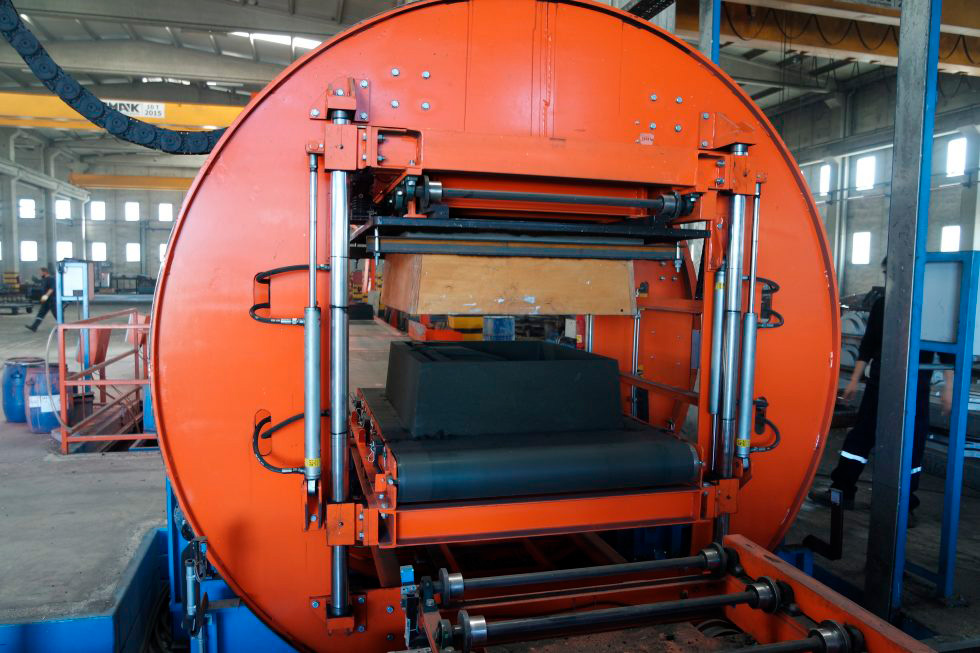

Кантователь форм предназначен для автоматизации операций, кантовки, протяжки полуформ с последующим возвратом модельной оснастки на участок формовки.
Принцип работы: модельная оснастка, заполненная набравшей необходимую прочность смесью, закрепленная на подмодельной плите, додается в кантователь. Подмодельная плита фиксируется зажимами, а верхняя каретка с ленточным или роликовым транспортером опускается до соприкосновения с верхней плоскостью полуформы. Когда каретка прижата кантователь осуществляет поворот на 180 градусов и запускает цикл протяжки. При цикле протяжки происходит опускание каретки с контролем отставания полуформы от модельной оснастки. Для улучшения процесса протяжки дополнительно используются вибраторы. В последующем полуформа опускается до уровня приемного конвейера и выводится из кантователя приводом транспортера каретки. Далее происходит обратный поворот, разжим подмодельной плиты с возвратом ее на транспортер формовочного участка за счет приводного роликового конвеера.
Некоторые элементы опочной формовочной линии:
Смеситель Кантователь Передаточная тележка Вибростол Станция окрашивания Манипулятор
