Формовочные линии безопочные

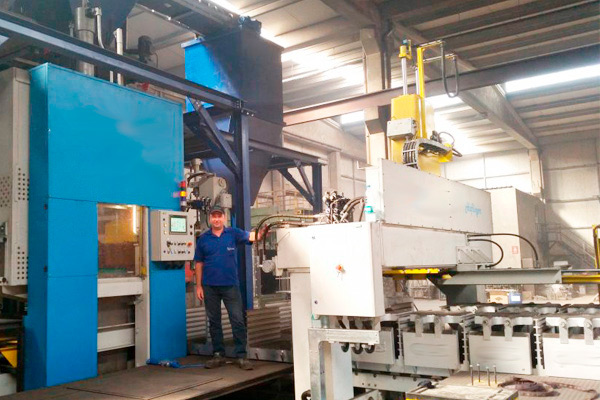

Формовочная линия

Формовочные линии – это весьма полезный механизм, который облегчает работу сотрудников на литейных заводах, фабриках и других производствах.

Формовочная линия – это совокупность устройств и механизмов, отвечающих за подъем и транспортировку материалов и оснастки и комплект литейных машин. Обычно их используют на крупных заводах, которые занимаются производством одноразовых безопочных и опочных песчаных  форм. Формовочные линии в этом случае автоматизируют и упрощают все процессы, а также отвечают за выбивку, подачу на заливку, охлаждение, погрузку и транспортировку изделий.

Для формовки используют опочные и безопочные формовочные линии. Первые осуществляют свою работу с формами, заключенными в опоки (ящики для заполнения рабочей смесью). Снимаются опоки после литья и застывания отливки. Вторые предназначены для уплотнения пресс-форм без усилительного каркаса. Держатели для формы применяются только в процессе изготовления корпуса.

 В числе основных преимуществ формовочных линий выделяют:

• возможность работать практически с любым материалом;
• компактность формовочных систем;
• практически в каждых линиях есть возможность подстроить аппарат под себя;
• можно выбрать наиболее подходящую по вложениям и объемам производства модель;
• имеют легкое управление.

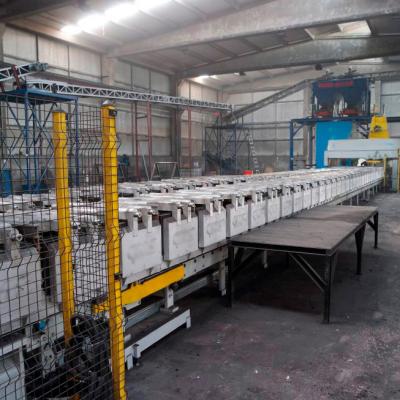

Безопочные горизонтальные формовочные линии

Безопочные горизонтальные формовочные линии предназначены для изготовления разовых литейных форм для мелких стержневых и бесстержневых отливок из черных и цветных металлов и сплавов. Наиболее востребован данный тип оборудования на предприятиях, специализирующихся на крупносерийном производстве.

Создание формы осуществляется под действием силы сжатого воздуха, уплотняющего формовочную смесь. Уплотнение происходит в два этапа: во время заполнения формовочного материала, и на втором этапе - как подпрессовка прессовыми плитами.

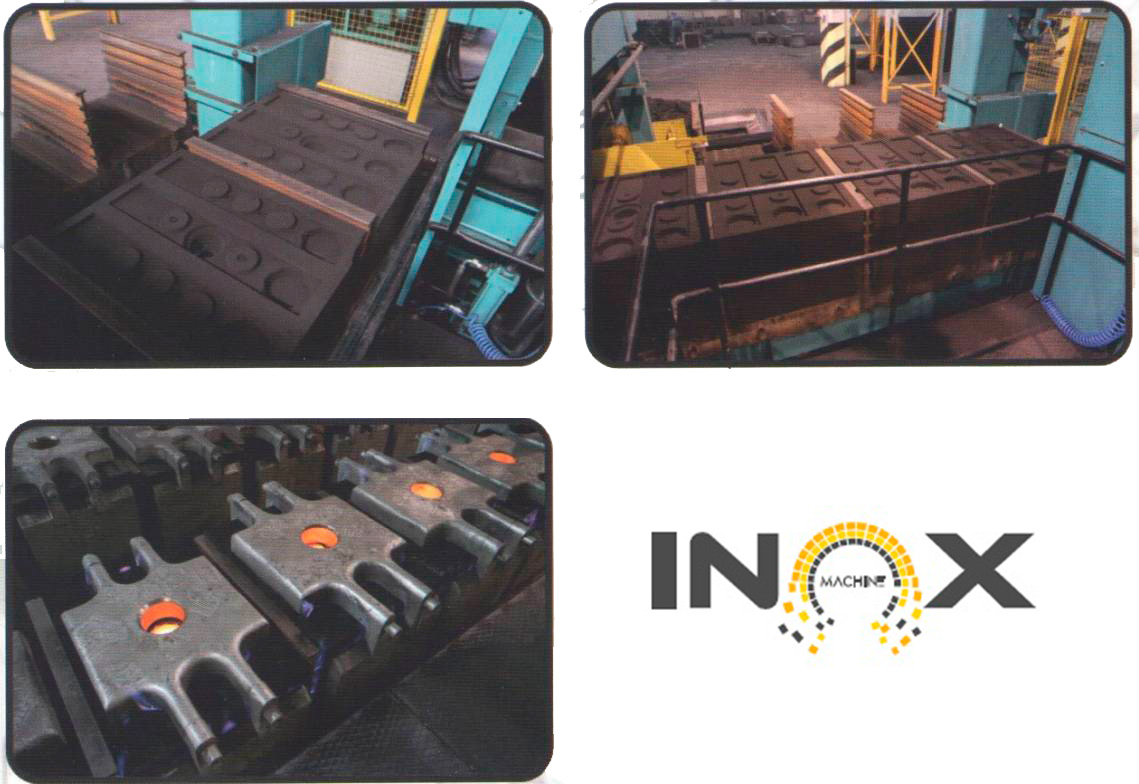

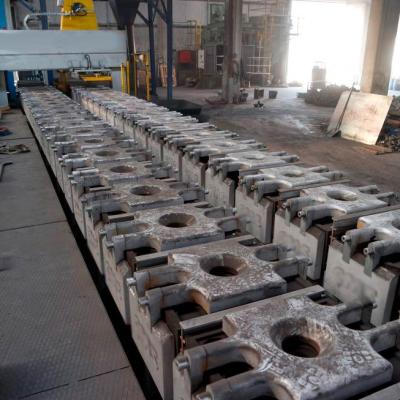

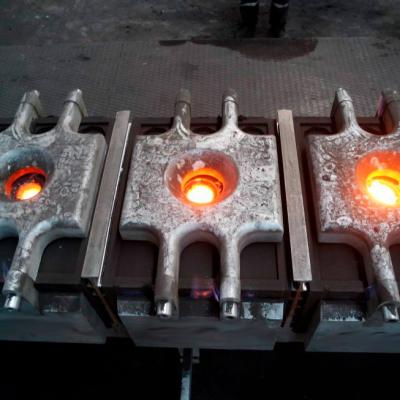

Готовая форма перемещается на горизонтальный транспортировочный конвейер, где заполняется из разливочного ковша.

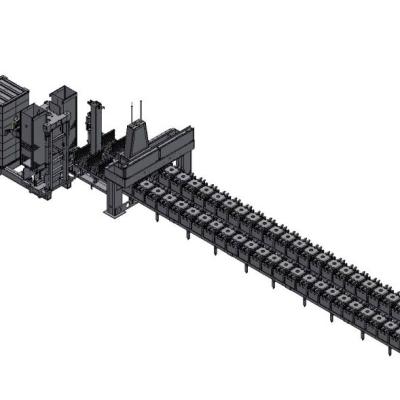

Основные структурные элементы безопочной формовочной линии: формовочная машина, конвейерная линия, транспортировочный механизм, разливочный ковш, вибрационный механизм, выбивной механизм.

Преимущества безопочной формовочной линии литья:

• важным преимуществом безопочной технологии формования является отсутствие затрат на изготовление опок;
• самая значительная экономия обеспечивается за счет снижения временных и энергозатрат, необходимых на перемещение заливок, ввиду меньшего объема и веса перемещаемых материалов;
• качественные характеристики готовых форм обеспечиваются равномерным двусторонним прессованием, что влияет на точность получаемых отливок;
• закрытая система формования исключает просыпи песка и снижает пылевую нагрузку.

Технические характеристики поставляемых безопочных линий

Поставляемые нами формовочные горизонтальные безопочные линии имеют следующие характеристики:

• размер формы: от 560х560 до 820х960 мм.;
• эффективная размеры формы: от 480х480 до 740х880 мм;
• высота формы: от 140 до 320 мм;
• давление сжатия:  40-100 Н/см²;
• производительность: 90-150 форм/час;
• мощность двигателя: 30 - 91 кВт.
